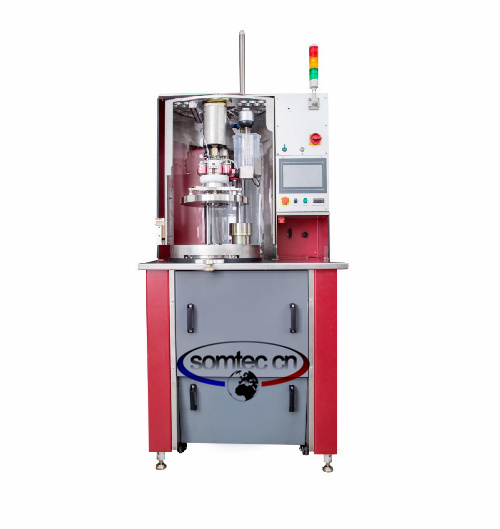

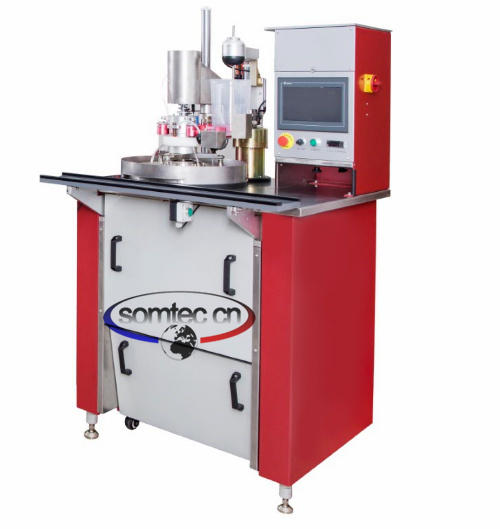

- 商品名称: 双面（研磨）抛光机 DS400
- 抛光盘外径：: 380mm
- 游行轮数量：: 5个
- 最大加工尺寸：: Ø4 inch；厚度 30-100mm
- 抛光盘转速：: 0-160tr/min
- 齿轮转速：: 0-80tr/min
- 安装电源功率：: 2.5kw
- 电源电压：: 380V 三相电
- 设备规格：: W1000*D800*H1880
- 设备重量：: 600kg
超薄片，晶体材料，精度高！
产品定位
1、研发期的材料研发，可高效精准的研抛：数量少，材料性能不稳定，易碎，软，硬，以及对于加工条件要求苛刻的特色材料，双面机台兼容加工材料的单双面加工。

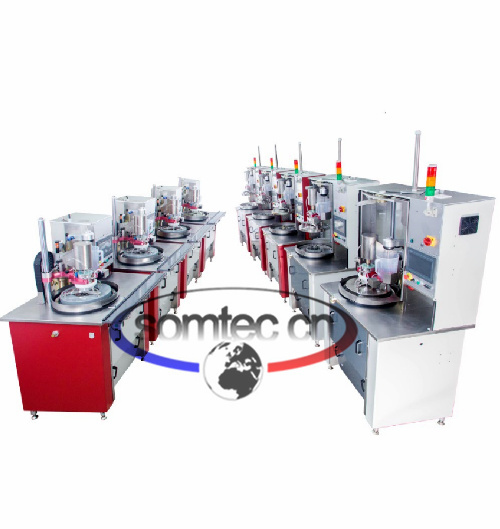

2、大型量产型双面研磨抛光设备，承接DS280小机型往上的量产机型，适合中小尺寸工件批量双面研磨抛光，兼顾实验室打样与工厂连续生产，是产线上主力量产机型。此类机型，作为双面高精度研抛设备，具有易操作性，提高产能，精简人员，降低加工成本的同时，确保高精度完成各项光学数据，流水线式产线，均一的量产产品。
产品特点
触屏控制系统，支持手动调试、自动配方模式，多套工艺配方存储
拓展选配
恒温冷却盘、抛光液循环供给、厚度在线定位系统、高精度微压力调节、自动卸料、防粘连系统等选配模块
规格 Specification
DS400
设备抛光外径
Bowl size
400mm
抛光盘尺寸
Rotating tools
380mm
游行轮轨迹网
Carriers track net
5pcs*Ø125mm
最大加工尺寸
Max.Working Size
Ø4 inch；th 30-100mm
抛光盘转速
Plates speed
0-160tr/min
齿轮转速
Gear speed
0-80tr/min
抛光盘电机功率
Plates motor power
2pcs*0.9kw
齿轮电机功率
Gear motor power
0.6kw
安装电源功率
Installed electrical power
2.5kw
电源电压
Voltage
380V three-phase
设备规格
Dimension
W1000*D800*H1880
设备重量
Weight
600kg
关键词:- 抛光机
- 设备
- 系统
- 下盘
- 齿轮
- 转速
- 电机
- 功率
- 研磨
- 抛光盘
-

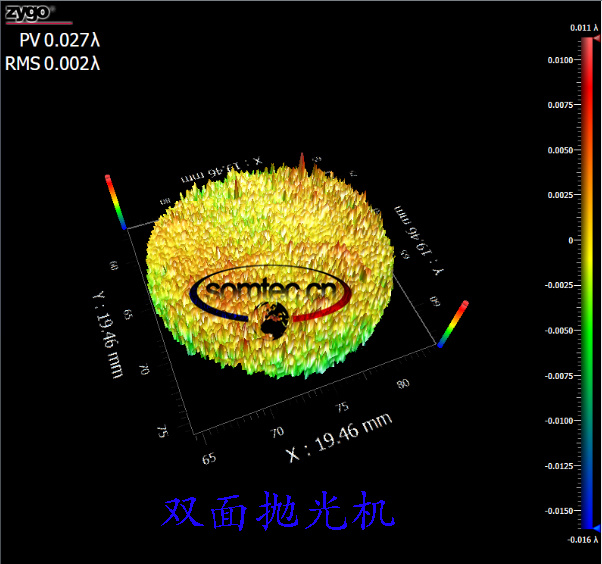

双面抛光机 PV 0.027λ

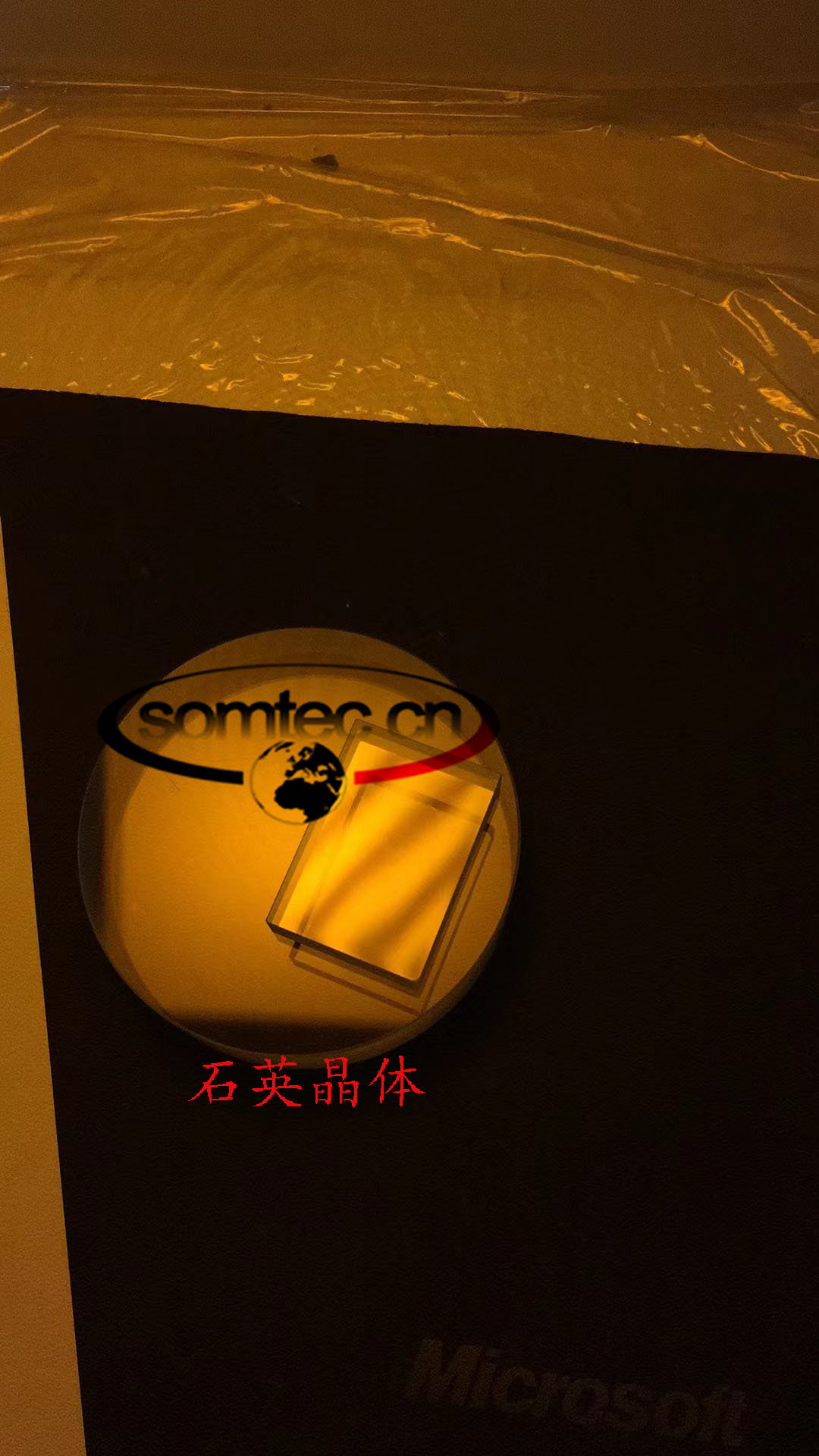

石英晶体

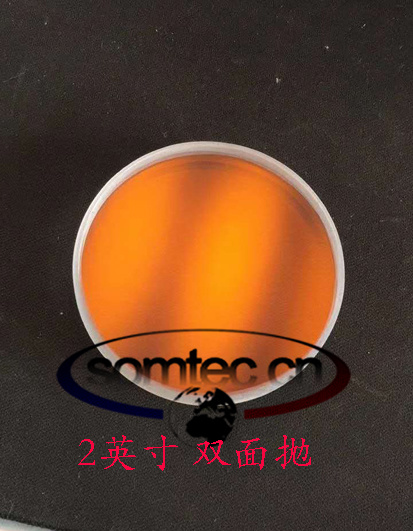

2英寸 双面抛

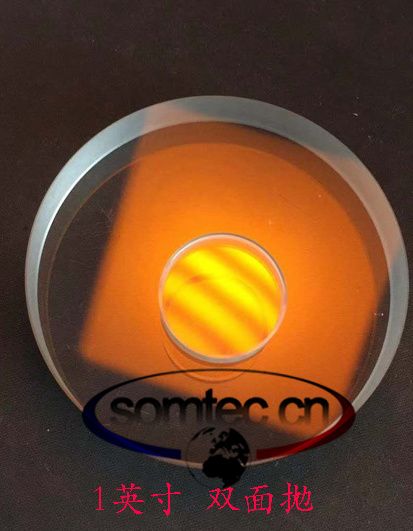

1英寸 双面抛

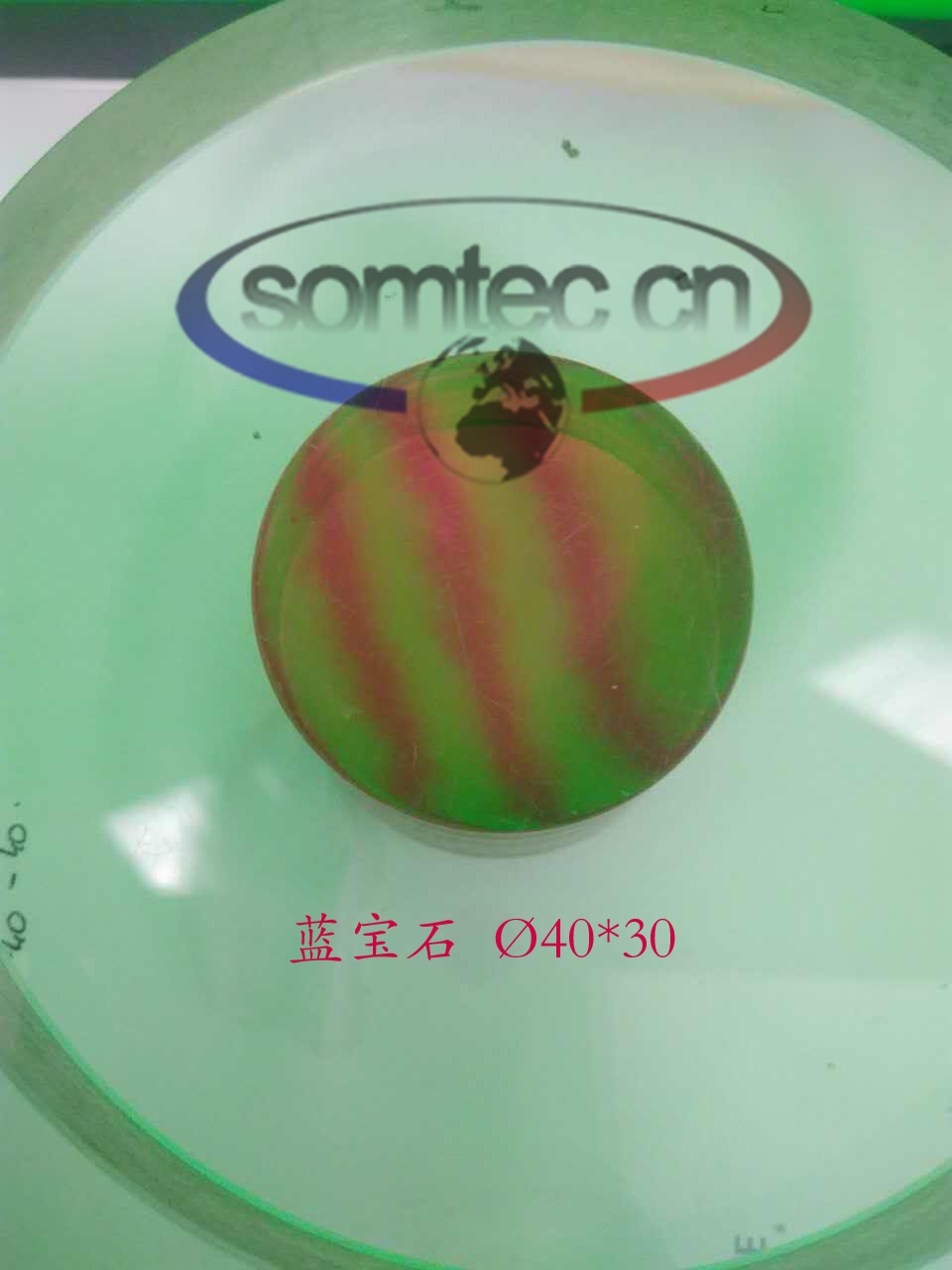

蓝宝石 Ø40*30

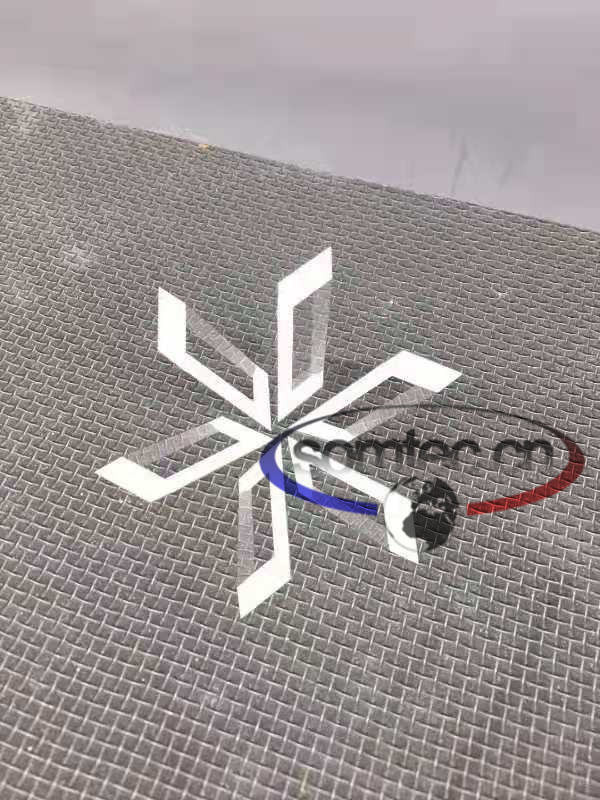

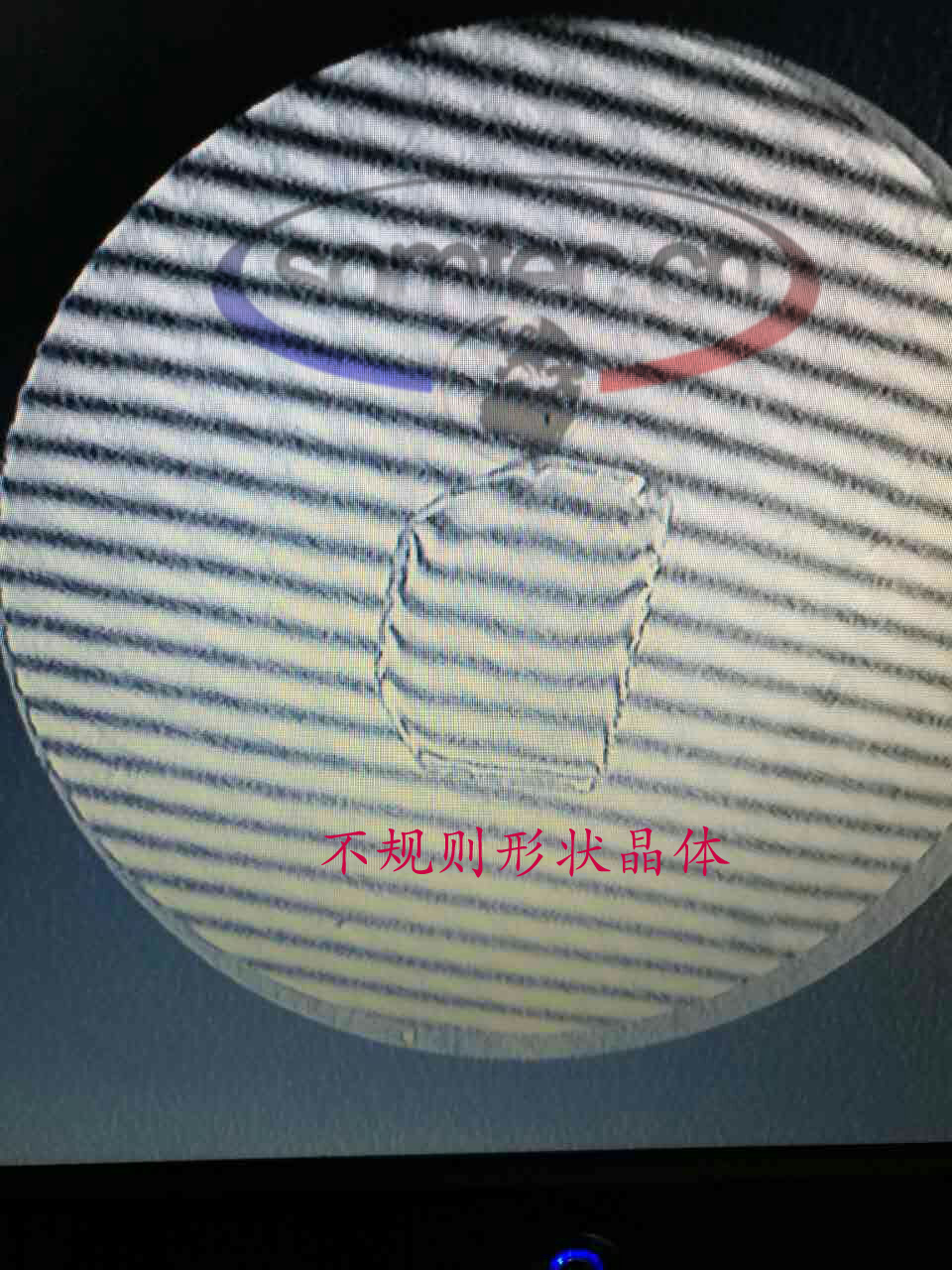

不规则形状晶体

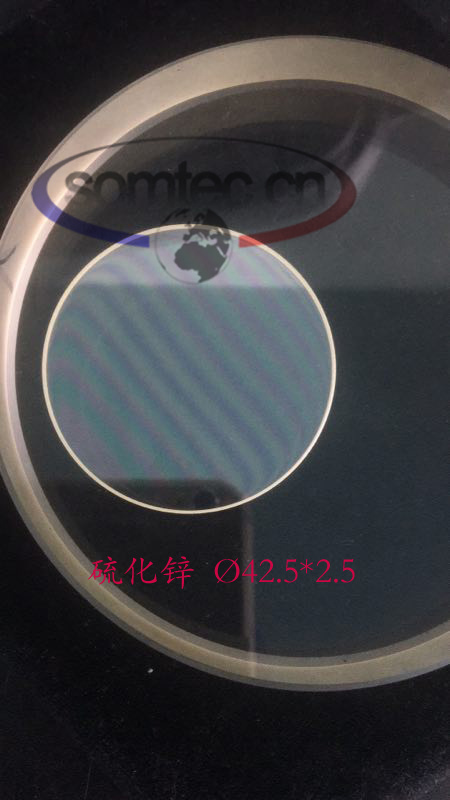

硫化锌 Ø42.5*2.5

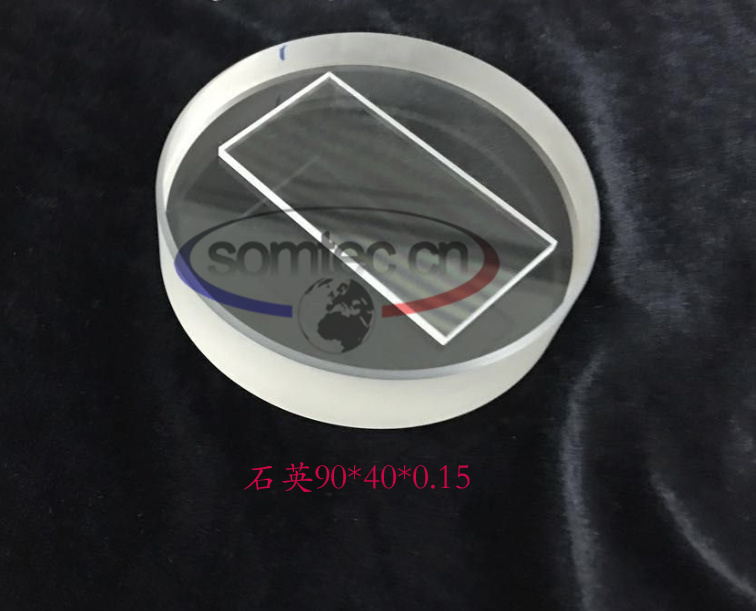

石英90*40*0.15
Th：0.01mm

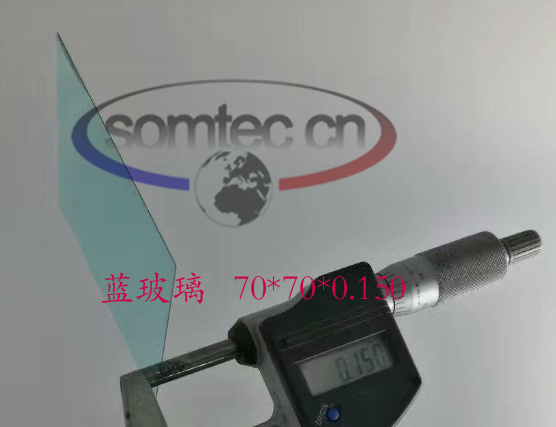

蓝玻璃 70*70*0.150

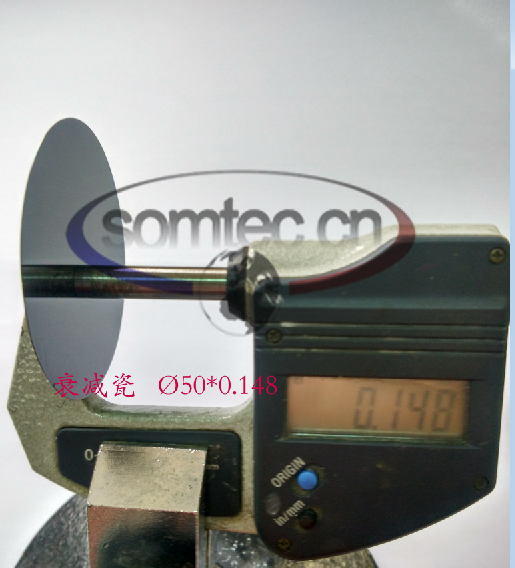

衰减瓷 Ø50*0.148

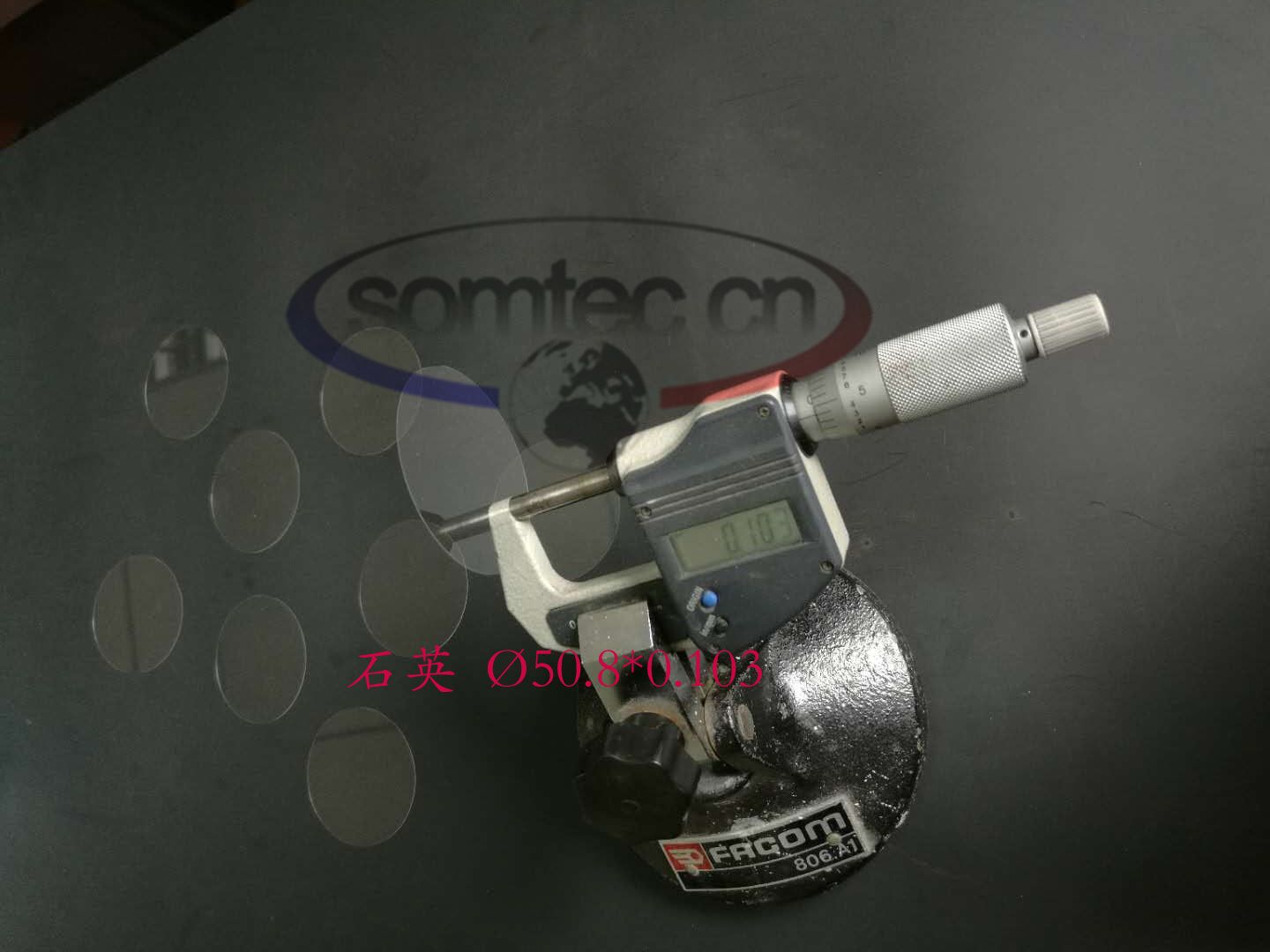

石英 Ø50.8*0.103

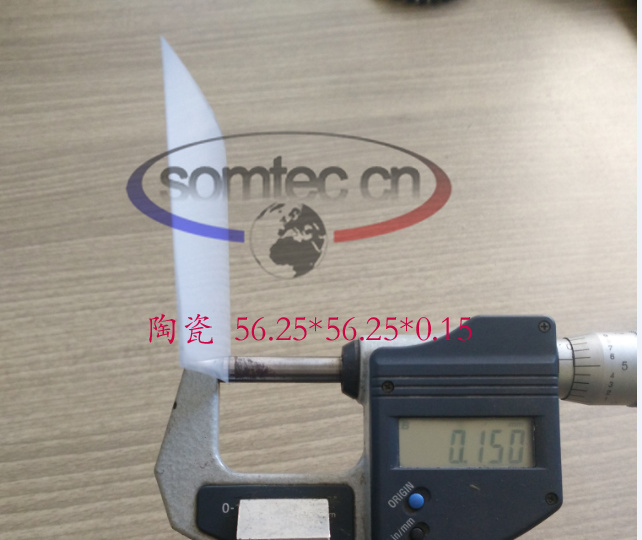

陶瓷 56.25*56.25*0.15

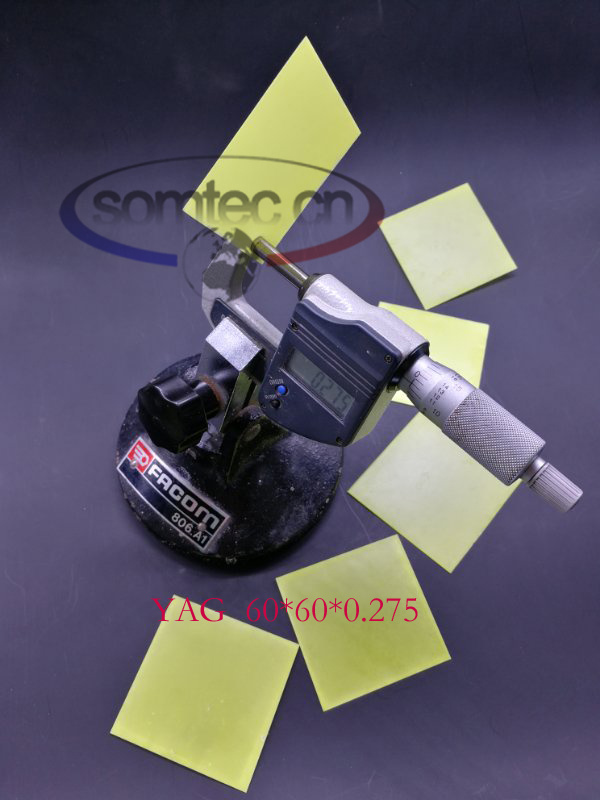

YAG 60*60*0.275

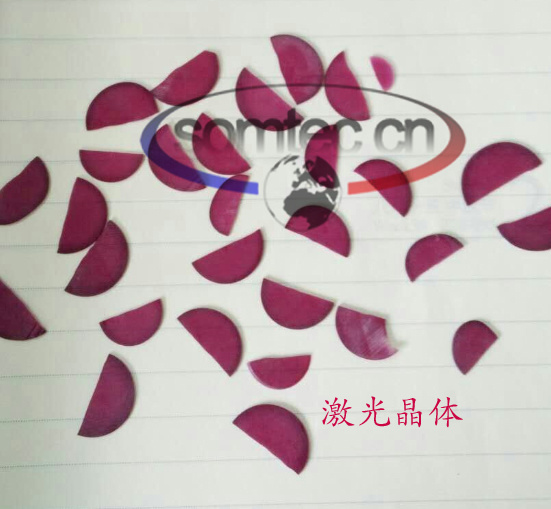

激光晶体

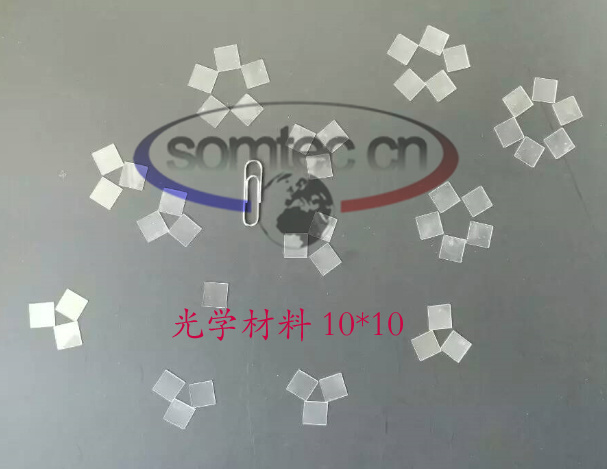

光学材料 10*10

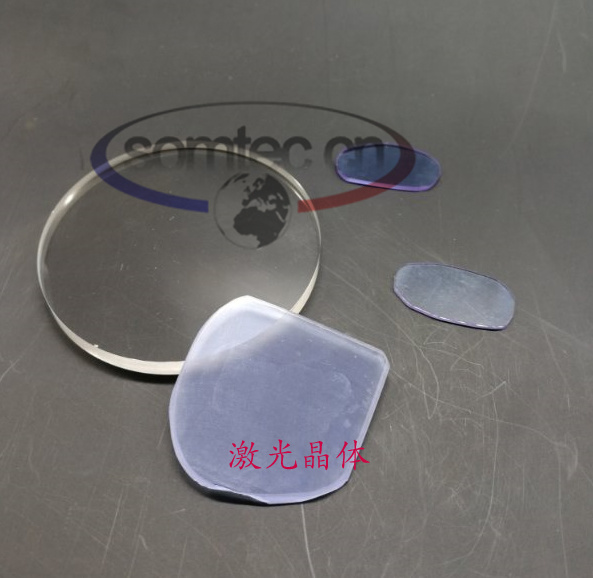

激光晶体

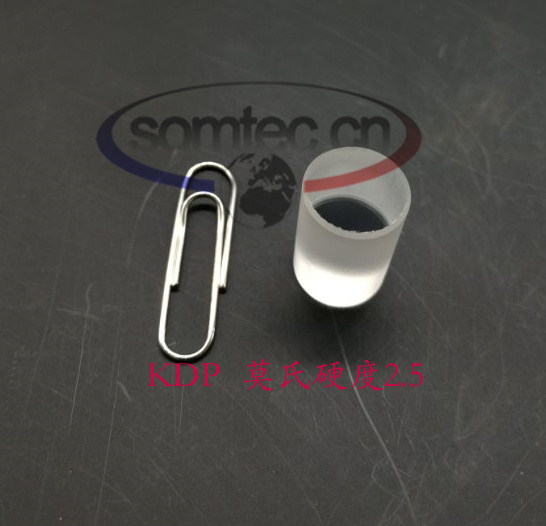

KDP 莫氏硬度2.5
蓝宝石

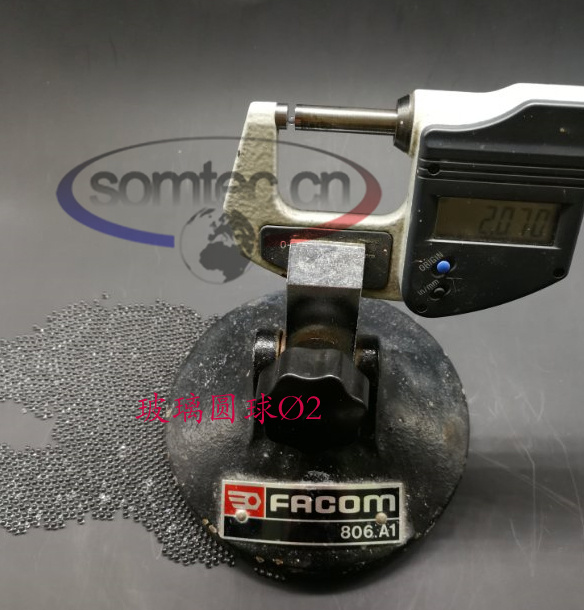

玻璃圆球 Ø2
布鲁斯特角
-
可加工材料：
氟化物、硒化锌、硫化锌、铌酸锂、锗、硅、蓝宝石、各类激光晶体、陶瓷、红外材料、光学玻璃，半导体材料等软、硬、脆等材料。
主要应用于：
军工、航空航天、电子、半导体、激光导航、机械、医疗、光学、高端表业制造......
